Guia Definitivo: Como Testar Compressor de Geladeira, Freezer e Frigobar

Fala, mestre refrigerista! 👋

O compressor é o coração do sistema de refrigeração. Quando ele para, o diagnóstico apressado costuma ser: "queimou, precisa trocar". Mas, estatisticamente, uma parcela significativa dos compressores devolvidos em garantia para fábricas como Embraco e Tecumseh não apresenta defeitos. O erro estava no diagnóstico.

Neste guia, você aprenderá o passo a passo técnico para realizar testes elétricos e mecânicos de alta precisão.

1. O Mindset do Técnico de Elite: Dados antes das Ferramentas

Antes de encostar o multímetro no compressor, você precisa de informação. O maior erro é tentar adivinhar valores de resistência ou corrente.

O Poder do Datasheet

Todo compressor possui uma ficha técnica chamada Datasheet. Nela, o fabricante especifica exatamente:

• LRA (Locked Rotor Amps): A corrente de rotor bloqueado (pico de partida).
• FLA (Full Load Amperage): A corrente de carga máxima.
• Resistência das Bobinas: Valores ôhmicos exatos para a bobina de partida (Start) e de marcha (Run).
• Tipo de Torque: Se é LST (Baixo Torque de Partida) ou HST (Alto Torque).

Dica: Utilize os aplicativos oficiais dos fabricantes ou busque em nosso APP OrdemPronta pelo modelo exato + "datasheet". Sem esses números, você está apenas chutando.

2. Testes Elétricos: O Diagnóstico Passo a Passo

Os problemas elétricos são responsáveis pela maioria das falhas de partida. Siga esta sequência lógica:

A. Verificação de Tensão (Voltagem)

Não adianta testar o compressor se a energia não chega até ele.

• Retire os terminais do compressor.
• Conecte o multímetro na escala de Tensão Alternada (V~).
• Ligue o refrigerador e aguarde o tempo de retardo da placa eletrônica.
• A tensão deve estar dentro da faixa nominal (ex: 115V a 127V).

Nota Técnica: Se a placa liberar a tensão correta (ex: 126V), o problema está do borne para dentro. Se não liberar, o defeito é na placa ou no termostato.

B. Análise de Corrente (Amperagem) com Alicate Amperímetro

O próximo teste tem o objetivo de avaliar se o compressor está bloqueado ou se não está comprimindo de maneira adequada. Para isso, conecte novamente os componentes elétricos ao compressor, tomando cuidado para não danificá-los.

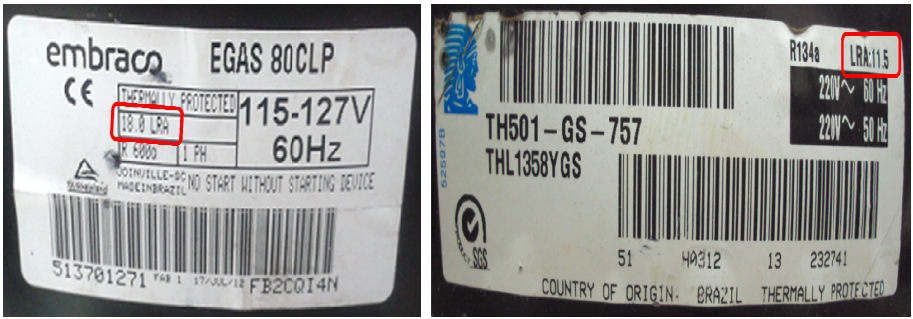

O valor encontrado deve ser comparado com o valor descrito na etiqueta do compressor. Conforme a imagem abaixo, é possível visualizar um número seguido da sigla LRA, que representa a Corrente de Rotor Bloqueado, medida em ampères.

Com o compressor conectado, envolva um dos fios de alimentação com o alicate amperímetro.

ESSA VERIFICAÇÃO DEVE SER REALIZADA COM O COMPRESSOR EM TEMPERATURA AMBIENTE.

Realize a medição da corrente do compressor. Se o valor medido estiver dentro da faixa de +/- 20% da corrente LRA indicada na etiqueta, o compressor pode estar com o rotor bloqueado.

• Sintoma de Defeito: Ao ligar, a corrente sobe para valores muito altos (ex.: 18A) e o compressor apenas “zumbir”, sem partir, desarmando o protetor térmico em poucos segundos.
• Análise: Em um compressor com etiqueta de 18 LRA, uma corrente medida dentro da faixa de +/- 20% (entre 14,4A e 21,6A) indica possível defeito. Esse valor elevado demonstra que o motor tenta partir, mas está travado mecanicamente ou possui falha no sistema de partida.

Se o valor encontrado permanecer próximo ao valor descrito na etiqueta (LRA) dentro da faixa de +/- 20%, o sistema pode estar entupido na descarga ou o compressor pode estar com o rotor bloqueado.

Para confirmar a origem do problema, o compressor deve ser ligado fora do sistema e testado novamente.

Se, após o teste fora do sistema, a corrente continuar próxima ao valor de LRA indicado na etiqueta (dentro da faixa de +/- 20%), recomenda-se a substituição do compressor.

C. Teste de Resistência Ôhmica (Continuidade das Bobinas)

Com o compressor desligado e em temperatura ambiente, utilize um multímetro na escala de Ohms (Ω) para verificar a integridade elétrica das bobinas internas.

ESSA VERIFICAÇÃO DEVE SER REALIZADA COM O COMPRESSOR EM TEMPERATURA AMBIENTE.

1. Teste de Curto para Massa (Terra)

Antes de medir as bobinas, verifique se existe continuidade entre os terminais elétricos do compressor e a carcaça metálica (terra).

• Posicione uma ponta de prova na carcaça do compressor (remova um pouco da tinta para garantir contato).
• Com a outra ponta, teste individualmente os três terminais do compressor.
• NÃO deve haver continuidade entre a carcaça e qualquer terminal.
• Resultado: Caso o multímetro indique continuidade, o compressor está “em massa” (curto-circuito interno) e deve ser substituído.

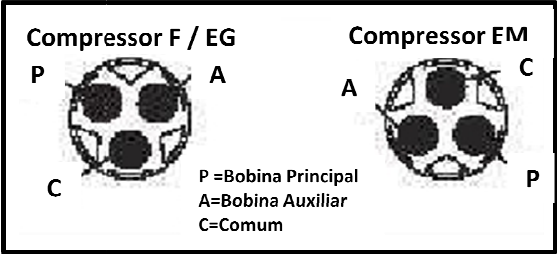

2. Medição da Resistência das Bobinas

Agora realize a medição da resistência ôhmica entre os terminais do compressor:

• Principal (P) → Comum (C): Meça e anote o valor encontrado.
• Auxiliar (A) → Comum (C): Meça e anote o valor encontrado.
• Auxiliar (A) → Principal (P): Realize a última medição entre os dois enrolamentos.

3. Como Interpretar os Valores

• O valor medido entre Principal (P) e Comum (C) normalmente deve ser maior que o valor encontrado entre Auxiliar (A) e Comum (C).
• A medição entre Auxiliar (A) e Principal (P) deve ser aproximadamente a soma das duas medições anteriores:

• Valores muito diferentes do esperado podem indicar bobina danificada, rompida ou em curto.
• Sempre compare os valores encontrados com o datasheet do fabricante do compressor.

3. A Armadilha dos Componentes de Partida

Muitos compressores são condenados porque o técnico utiliza o relé errado.

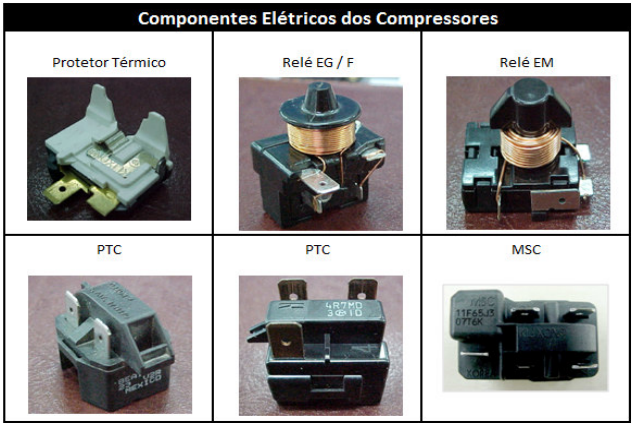

Relé PTC vs. Relé de Corrente

Existem compressores projetados especificamente para trabalhar com Relé de Corrente (aquele com uma bobina aparente). Se você tentar adaptá-lo com um Relé PTC comum, ele pode não ter torque suficiente para partir, simulando um compressor travado.

Orientação: Sempre confira no datasheet o item "Starting Device Type". Se pedir Current Relay, não use PTC. Verifique também se o Protetor Térmico (4TM) é compatível com a potência (1/4hp, 1/5hp, etc). Um protetor térmico subdimensionado desarmará o compressor mesmo que ele esteja bom.

4. Testes Mecânicos e Ciclo Frigorífico

Se a parte elétrica está perfeita, mas o compressor não parte ou não gela, o problema é mecânico ou de obstrução.

Baixo Torque de Partida (LST)

Compressores LST exigem que as pressões do sistema (alta e baixa) estejam equalizadas para partir.

• Se você desligar a geladeira e ligar em seguida, o compressor LST não partirá porque a pressão de alta ainda está muito elevada.
• Obstrução Parcial: Um filtro secador ou tubo capilar parcialmente entupido impede a equalização rápida das pressões, fazendo com que o compressor falhe na partida repetidamente.

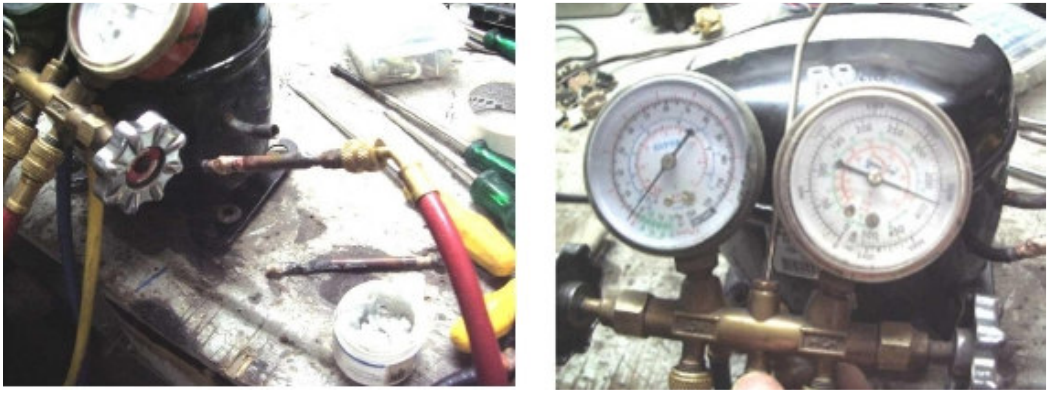

Teste de Compressão "Fora do Sistema"

Antes de realizar o teste de compressão "fora do sistema", com o produto ligado e o compressor em funcionamento, verifique se há aquecimento no tubo de descarga. Se não houver aquecimento, o produto pode estar sem carga de gás, o sistema pode estar entupido ou o compressor pode não estar comprimindo adequadamente.

Abra a unidade selada e verifique se existe carga de gás no sistema. Verifique também se há entupimento no fluxo de gás ou vazamentos nos pontos de solda.

Após certificar-se de que há carga de gás, não existe entupimento e não há vazamentos, realize o teste abaixo para eliminar dúvidas sobre a capacidade de compressão das paletas internas:

• Isole o compressor da tubulação.
• Instale uma válvula Schrader na linha de descarga.
• Conecte o manômetro de alta pressão.
• Ligue o compressor: ele deve atingir rapidamente cerca de 350 PSI ou 9 kgf/cm².
• Desligue o compressor e observe a pressão. Aguarde aproximadamente 30 segundos: a pressão não deve cair abaixo de 6 kgf/cm² e deve permanecer estável. Caso a pressão caia rapidamente, as paletas internas podem não estar vedando corretamente, indicando perda de compressão.

5. Tabela de Diagnóstico Rápido para o Técnico

6. Boas Práticas na Instalação de um Compressor Novo

Se após todos os testes você confirmou que o compressor realmente precisa ser trocado, siga estas diretrizes de engenharia para não perder o componente novo:

• Limpeza do Sistema (R141b): Sempre limpe a tubulação para remover óleo carbonizado e resíduos do compressor antigo.
• Troca do Filtro Secador: É obrigatória em toda abertura de sistema.
• Vácuo de Qualidade: Use bomba de vácuo e vacuômetro. O objetivo é chegar abaixo de 500 microns. Jamais use o próprio compressor para fazer vácuo.
• Carga de Fluido por Massa: Utilize balança digital. A etiqueta da geladeira indica a gramatura exata (ex: 80g de R134a). Pressão (PSI) é referência, massa é precisão.
• Verificação de Estanqueidade: Se desconfiar, use nitrogênio para pressurizar e identificar vazamentos antes de carregar o fluido.

Conclusão: O Diagnóstico é sua Assinatura

Como colega com experiência de campo, reforço: o tempo gasto testando a resistência das bobinas e conferindo o datasheet não é tempo perdido, mas sim dinheiro economizado. Um compressor de geladeira ou freezer é um componente caro; condená-lo injustamente é um erro que prejudica seu lucro e sua reputação.

Ao seguir este guia de como testar compressor de geladeira, freezer e frigobar, você deixa de ser um curioso e passa a atuar como um engenheiro de campo. A refrigeração não aceita desaforo, mas recompensa generosamente quem domina a técnica.

Gostou deste guia técnico? Compartilhe com sua equipe e deixe suas dúvidas nos comentários. O conhecimento é a ferramenta mais afiada da sua mala.

Forte abraço e boas manutenções! 🤝
